Кнопочный пост. Что это такое?
Кнопочная стойка: назначение и схема

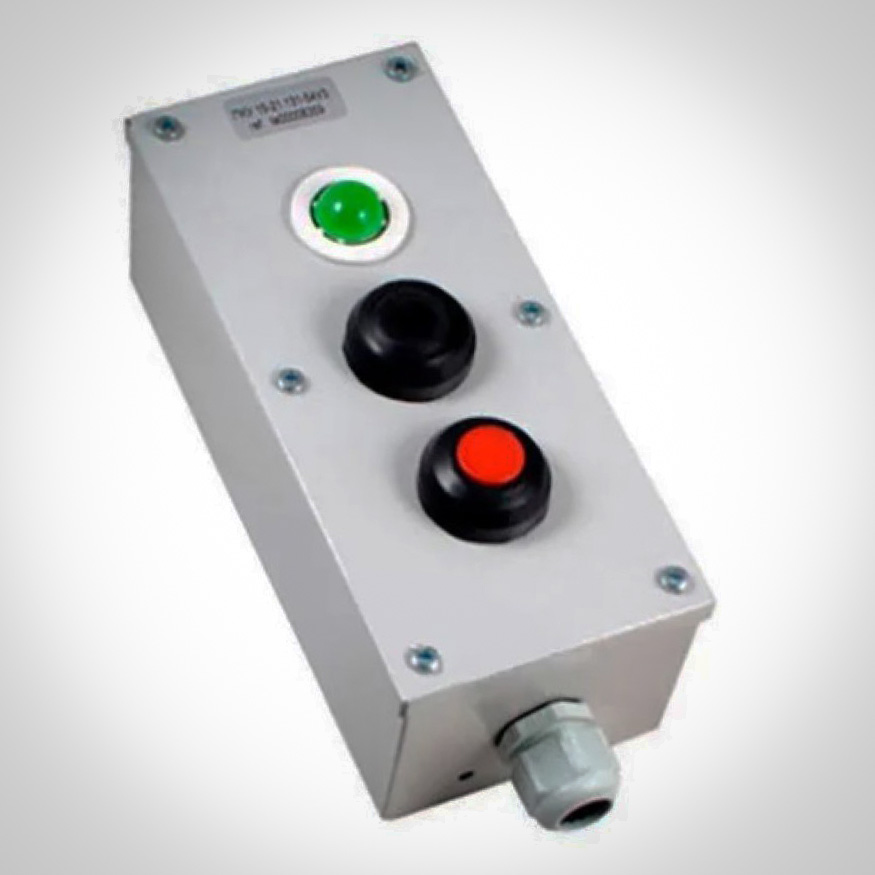

Кнопочный пост - это устройство, предназначенное для коммутации электрических цепей переменного тока (AC) напряжением до 660 вольт и частотой 50 или 60 Герц, а также постоянного тока (DC) напряжением до 440 вольт. Он также может использоваться для передачи управляющих сигналов как на месте, так и удаленно, что делает его полезным для дистанционного управления различными механизмами и электрическими машинами.
Это простое устройство состоит из минимального количества компонентов, но оно играет решающую роль в подаче команд и индикации их состояния. Обе кнопки не зафиксированы в нужном положении.
Кнопка "Пуск", обычно зеленого цвета, имеет нормально разомкнутые контакты (NO) и используется для включения цепи (KM). Кнопка "Стоп", обычно красная, имеет нормально замкнутые контакты (NC) и служит для отключения напряжения от цепи.
Схема включения-выключения показана на рисунке 4. Она проста: когда контакты SB1.1 замкнуты, на катушку контактора KM1 подается напряжение, приводящее его в действие. Контакты переключателя "Пуск" SB1.1 заблокированы нормально разомкнутыми контактами KM1.4 контактора KM1.
Вот и все. Силовые контакты контактора KM1 замыкаются, и напряжение подается на силовую установку. Вы можете отпустить кнопку "Пуск", и силовая установка останется включенной (она не выключится), поскольку контакты KM1.4, подключенные параллельно кнопке "Пуск", замкнуты, а катушка стартера KM1 остается постоянно включенной.
После отпускания кнопки "Пуск" фаза продолжает протекать через катушку магнитного пускателя и его собственную пару контактов, KM1.4.
Кнопка "Стоп" используется для остановки механизма. При нажатии контакты ST2 размыкаются, снимая напряжение с катушки контактора KM1, в результате чего ее контакты KM1.4 размыкаются и разблокируют контакты кнопки "Пуск", останавливая двигатель.
На рисунке 5 показано движение фазы L3 (для питания катушки магнитного контактора можно использовать любую фазу).
При такой схеме переключения исполнительный магнитный контактор (KM1) может быть включен или выключен с любого поста. Желательно выделить кнопку запуска на этой схеме, чтобы состояние системы было видно с любого поста.
Как читатель, я надеюсь, вы понимаете, что кнопки "Пуск" и "Стоп" служат в качестве локального (с панели управления и автоматики) и дистанционного управления магнитным пускателем и нагрузкой, которую он переключает.
Кроме того, вместо использования двигателя можно подключить любую другую нагрузку, например, мощный нагревательный элемент.
